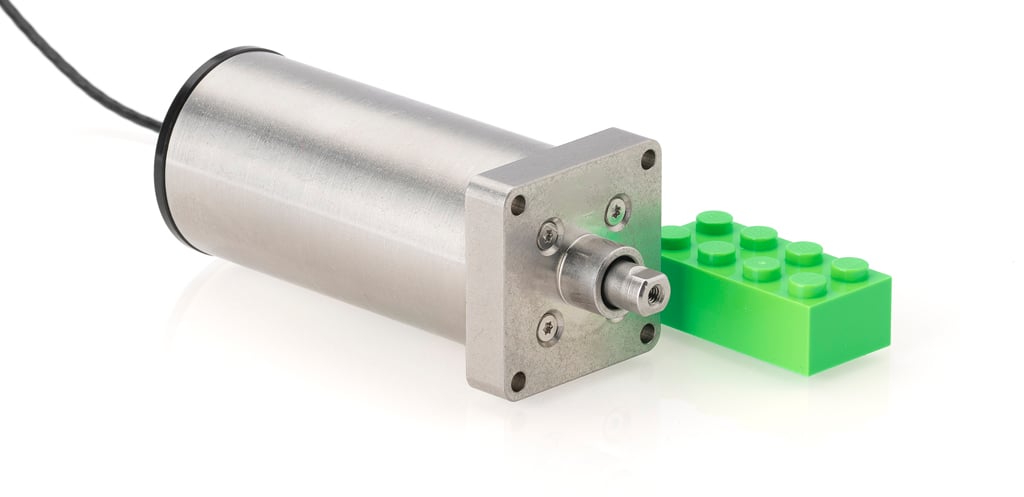

40N、カバー付きリニアアクチュエータ

Piezo LEGS® は LT40 と類似していますが、カバー付きで最大ストロークは 12.8mm です。

コンパクトで頑丈。高解像度で滑らかな動き。

真のリニアダイレクトドライブ
サブナノメートルレベルまでの解像度
カバー付き
40 N推力
0～12.8 mm ストローク
自動ロック
バックラッシュなし

真のダイレクトリニア駆動

この駆動技術はダイレクト方式を採用しており、直線運動を生み出すためにギアやリードスクリューを必要としません。モーターはマイクロステッピングにより駆動し、1ステップの波形をナノメートル単位の増分に分割します。速度範囲は毎秒数ナノメートルから数ミリメートルまでであり、駆動モードを変更することなく、全動的範囲にわたってシームレスに制御可能です。

このツインコンセプトにより、被覆ボディ内で高い推力実現され、本例では失速推力。これによりボールベアリングを必要としない、より堅牢な設計が可能となる。

バックラッシュのないダイレクトドライブ方式を採用し、サブナノメートル単位のマイクロステップ動作が可能です。内蔵エンコーダは付属しません。

設計上、40ニュートンを推力フル推力電源オフ時のロック安全機能が内蔵されています。

仕様書Piezo LEGS®

種類	標準 (A)	単位
Stroke 詳細については、以下の表をご覧ください	0–13	うーん
回転数範囲：（菱形配置、無負荷、20°C）	0-12	mm/s
ステップ長、フルステップ @ Delta、無負荷、20°C	5	μm
解像度 14 ビット、8192microsteps	<1	nm
内蔵エンコーダ	いいえ
失速推力	40	N
保持推力	>40	N
真空	NA	トル
推奨動作範囲	0-20	N
動作電圧	42-48	V
消費電力	20	mW/Hz

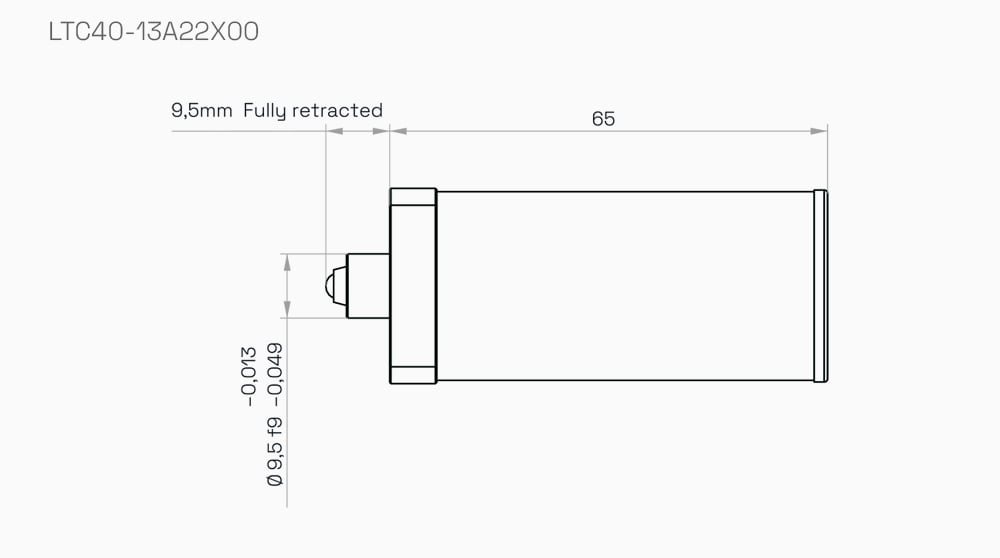

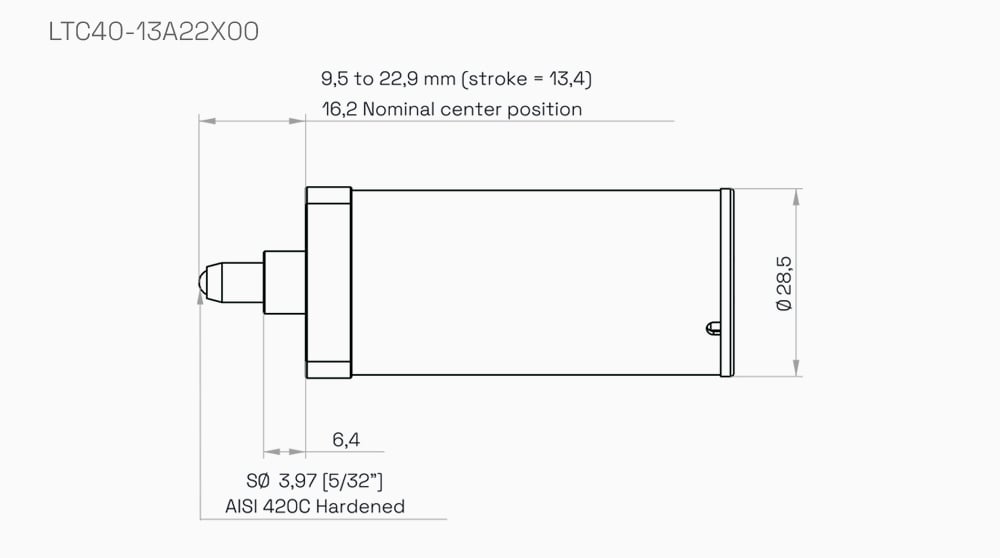

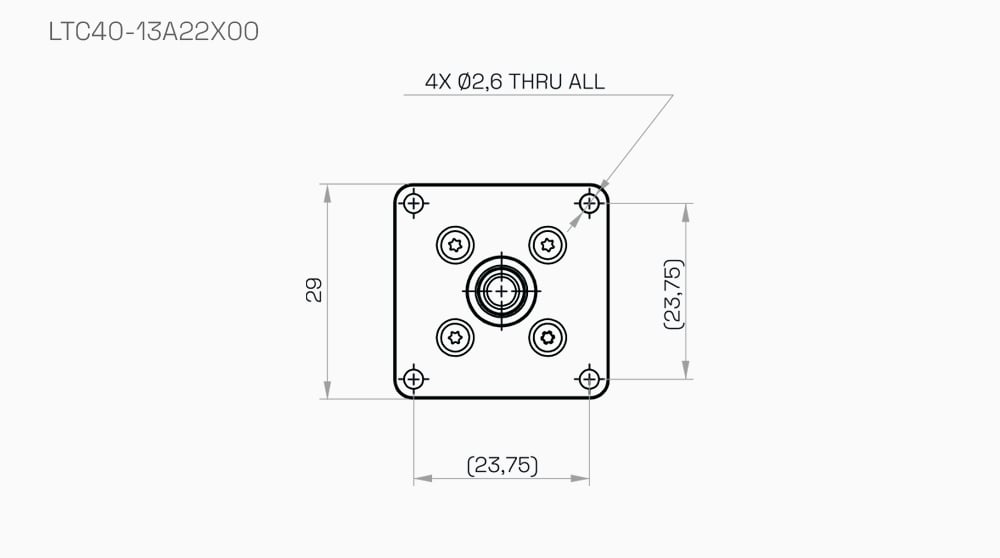

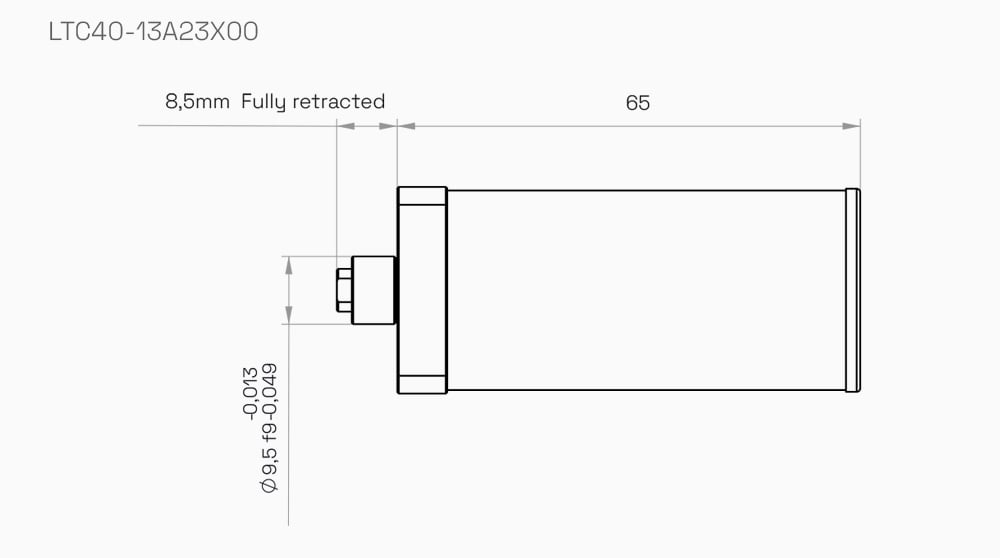

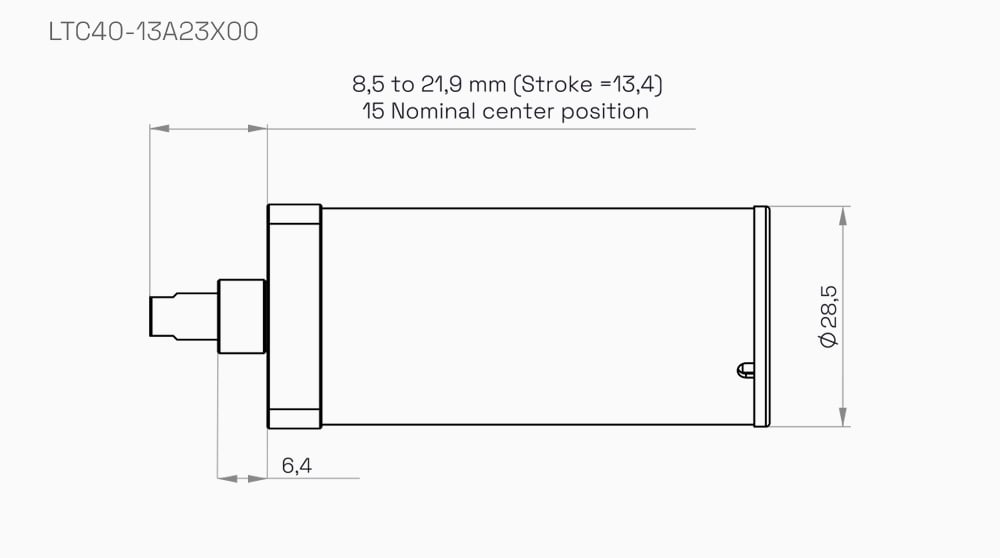

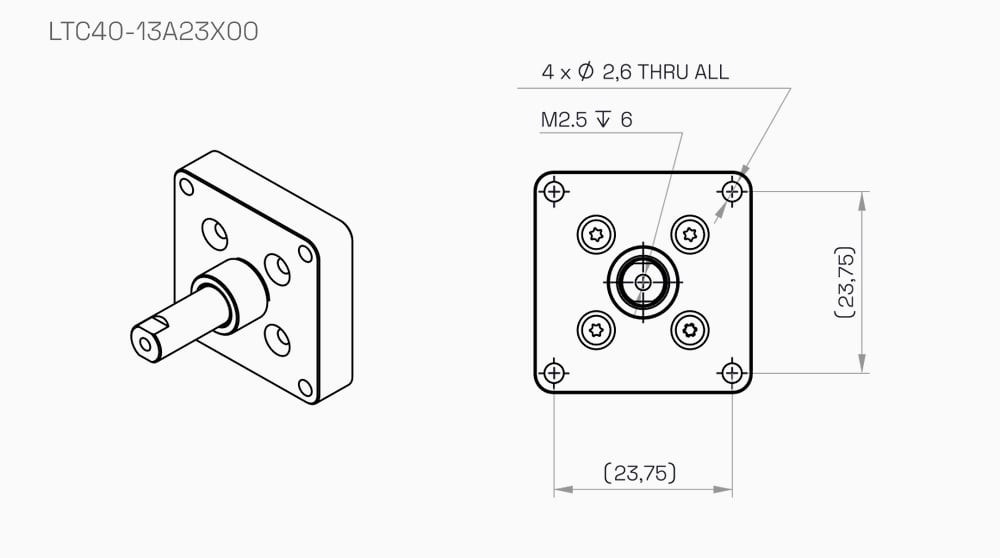

外形寸法（幅×高さ×奥行き）	65 × 29 × 29	うーん
重量	175	g
コネクタモーター	コネクタケーブル（JST 05SR-3S または JST-SHR-05V-S 付き）
モーターハウジングの材質	ステンレス鋼
動作温度	-20～+70	℃
