高精度リニア6.5Nピエゾアクチュエーター
Piezo LEGS® ピエゾリニアアクチュエーター（エンコーダー内蔵・ガイド内蔵）は、狭小空間での精密位置決めを重視したOEM用途向けに設計されています。
推力6.5N、卓越したサイズ対推力比 、ナノレベル精度
- 6.5 N推力
- ナノメートル級の精度
- 高分解能光学式エンコーダー
- ダイレクトドライブ - バックラッシュフリー
- 静止保持時の電力消費なし
- 電源喪失時のセルフロック
- 素早いレスポンスと高速ダイナミクス

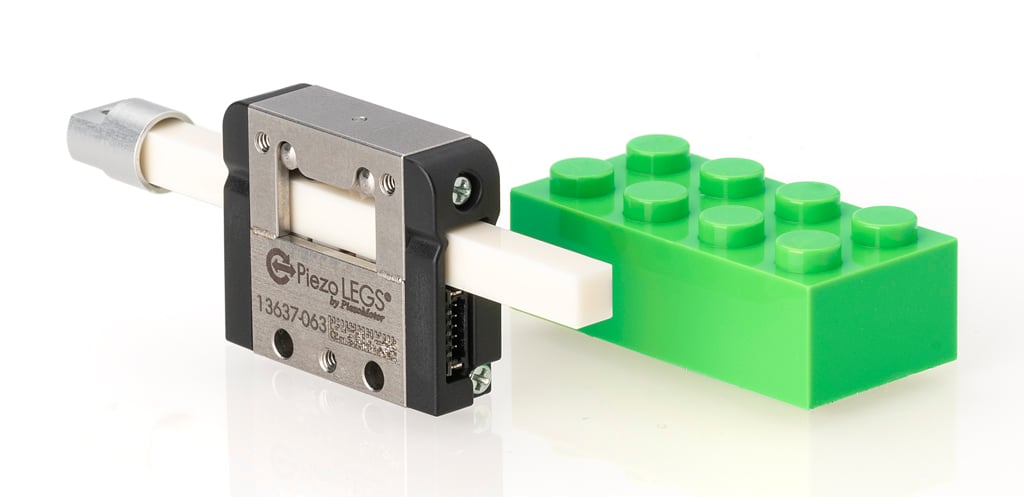

Piezo LEGS® リニアアクチュエータ
6.5Nのリニア・ダイレクトドライブ・ピエゾアクチュエーターは、重量わずか16gと非常にコンパクト。バックラッシュのない真のダイレクトドライブで、サブナノメートル領域でのマイクロステップが可能です。このコンパクトなリニアアクチュエーターは、内蔵エンコーダー（例：1.25 µmまたは80 nm）やガイドの有無が選択可能です。
LL06は、高分解能位置センサーを搭載し、さまざまな長さのドライブロッド（30、40、50、60、100.8 mm）をご用意しています。モーターは簡単に組み込むことができ、システムの簡素化と小型化を実現します。
保持力 6.5ニュートン 電源オフ時ロック安全機能。
モーターの制御には、さまざまなドライバーとコントローラーをご用意しています。
仕様Piezo LEGS®
|
種類 |
ノーマル（A） |
単位 |
|
最大ストローク
|
74.1
|
うーん
|
|
最高速度
ドライバーに依存 |
20
|
mm/s
|
|
最低速度
運転者による |
1
|
μm
|
|
失速推力
|
6.5
|
N
|
|
保持推力
|
>6.5
|
N
|
|
真空
|
いいえ
|
|
|
非磁性
|
いいえ
|
|
|
動作電圧
|
42-49
|
V
|
|
消費電力
|
5
|
mW/Hz
|
|
外形寸法（幅×高さ×奥行き）
ガイドおよびエンコーダ付き |
23.4 x 19.6 x 10.5
|
うーん
|
|
外形寸法（幅×高さ×奥行き）
ガイドおよびエンコーダを除く |
17 x 19.6 x 7
|
うーん
|
|
重量
50 mmの駆動ロッド付き |
16
|
グラム
|
|
モーターハウジングの材質
|
ステンレス鋼
|
|
|
動作温度
推奨 |
-20～+70
|
℃
|
|
コネクタモーター
|
ヒロセDF52-5S-0.8H
|
|
|
コネクタエンコーダ
|
ヒロセDF52-6S-0.8H
|
|
|
解像度モーター
|
<1
|
nm
|
|
内蔵エンコーダ
|
はい
|
|
|
エンコーダ分解能
|
1.25（エンコーダーE1、ガイドG1）
0.08（エンコーダーE2、ガイドG1）
|
μm
|
Piezo LEGS® の寸法
モーター性能 LL06
Rhomb波形（実線）とDelta波形（点線）によるモーター特性。フルステップ長とは、脚が1フルステップ（すなわち波形1サイクル）したときのドライブロッドの平均移動距離。
注：0.5μmの標準偏差σを考慮する必要あり。代表的な値は20℃での値。
ストローク範囲 LL06
|
1アダプタあたりのストローク(mm)
|
ドライブロッド長(mm)
|
|
0-3.1
|
30（エンコーダーでは使用不可）
|
|
0-13.1 |
40
|
|
0-23.1 |
50
|
|
0-33.1 |
60
|
|
0-74.1 |
100.8
|
20 ºCにおけるモーター速度
|
波形
|
最大周波数 (Hz)
|
速度範囲 (mm/s)
|
|
Delta
|
3000
|
0-15
|
|
Rhomb |
0-24
|
LL06 前後
- モーターハウジング｜2.ドライブロッド｜3.フロントアダプター｜4.ドライブロッド上のエンコーダースケール｜5.内蔵エンコーダ、1.25µm - 80 nm分解能｜6.ビルトインガイド
モーターの制御
当社のモーター・コントロール・ユニットには、OEM機器への組み込み用だけでなく、実験室用のコントローラーやアンプなど、さまざまなバージョンがあります。これらのコントローラーはコンパクトリニアアクチュエーターと互換性があり、最適な性能を発揮します。
また、独自のドライバー用電子機器を自社で開発したいお客様には、ドライバーのライセンス供与も可能です。
スターターキット
当社のスターターキットは、評価を簡素化し開発を加速するよう設計されています。複数の構成で提供され、選択したモータープラットフォームのテストと統合を開始するために必要なすべてを提供します。
各キットには、モーターを評価するために必要な部品が含まれています。
