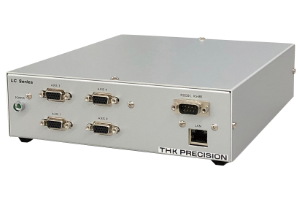

PMSD401～PMSD404：Piezo LEGS® 製高精度ステージ用コントローラ

イノベーションを推進するために構築されました。

光学アライメントから分析機器に至るまで、コンパクトな閉ループ制御により、精密ステージは完全な位置決めシステムへと進化します。

ALIGN

光学およびレーザーのアライメント動作を制御する。

職種

ホストシステムからステージの位置を繰り返し指定する。

MAP

スキャンおよび測定シーケンスに対応しています。

保留

所定の位置に移動してから、ステージの機械式ホールドを使用してください。

PMSD401～PMSD404。必要な軸数に合わせて制御します。

代表的な用途

高精度な光学系の位置決め
レーザーのアライメントとビームの位置決め
高精度なマッピングと計測
X線、分析・測定機器
顕微鏡における試料の配置
安定した固定位置を必要とする「移動・保持」用途

なぜ「移動・保持」システムに適しているのか

コントローラとPiezo LEGS® ステージの組み合わせは、アプリケーションが所定の位置まで移動した後、静止状態を維持する場合に特に有効です。このステージは、モーターからの継続的な動力供給がなくても機械的に保持された位置を維持できるため、高感度な光学部品や計測部品周辺での静止状態における発熱を抑制するのに役立ちます。

ホスト制御の概念

想定されるユーザー体験は、ホストコンピュータからのコマンドベースの制御です。ホストは動作およびステータスコマンドをコントローラに送信し、コントローラがステージを駆動し、光学式エンコーダが位置ループを閉ループします。最終的なプロトコル、コネクタ、コマンドセット、およびインターフェースに関する文書は、承認済みのPiezoMotor コントローラ設計に準拠する必要があります。

このコントローラーの設定方法

対象システムにおける制御対象のステージ軸の数を数えてください。
各段階のモーターとエンコーダの組み合わせを確認してください。
必要なステージケーブルの本数と長さを確認してください。
承認済みのホストインターフェースおよびコマンドのドキュメントを確認してください。
電源関連機器を指定し、構成済みの完全な見積書を依頼してください。

自分にぴったりのものを見つけましょう。

制御軸が1つの場合はPMSD401を、2つの場合はPMSD402を、最大3つの場合はPMSD403を、最大4つの場合はPMSD404を選択してください。

PiezoMotor モデル	参照ソースモデル	制御軸	代表的なステージの組み合わせ
PMSD401	LC421B	1	単軸X、Z、ロータリー、またはゴニオメトリックステージ
PMSD402	LC422B	2	XYステージまたは2軸システム
PMSD403	LC443B	3	最大3軸を制御可能な多軸システム
PMSD404	LC444B	4	最大4軸を制御可能な多軸システム

ステージと付属品の統合

CKS-20：2 mのステージケーブル；制御軸ごとの同梱数量は未定
CKS-xx：ケーブルの名称表記法。xxは長さをデシメートル単位で表す。注文可能な長さは別途定義される。
CK-USB-RS：USB-RS485変換ケーブル；ドライバのインストール手順は未定
地域ごとのACケーブルおよび電源に関する責任の所在は、まだ明確になっていない

アプリケーションの開発を次の段階へ進める準備はできていますか？

引っ越しに必要なものを教えてください。お客様にぴったりのステージを見つけるお手伝いをいたします。
