Piezo LEGS® Z軸高精度ステージ

モーション、完成。

移動主導型または荷重主導型の用途向けの2種類の垂直位置決め機構。

3 / 12mm

垂直移動距離

0.5 / 5 kg

読み込みオプション

40 nm

エンコーダ分解能

安定した位置決めと再現性を実現するために設計された高精度ステージ

Z軸シリーズには、12mm のダイレクト垂直ステージと、コンパクトな3mm の水平リフトステージが含まれます。適切な製品の選択は、機構、移動量、設置スペース、および積載重量の要件によって決まります。

主なメリット

垂直および水平昇降機構
12mm または 3mm 旅行の合計
耐荷重0.5 kgまたは5 kg
40 nmのエンコーダ分解能
20 N アクチュエータのストール推力
安定した固定位置での保持

この段階の位置づけ

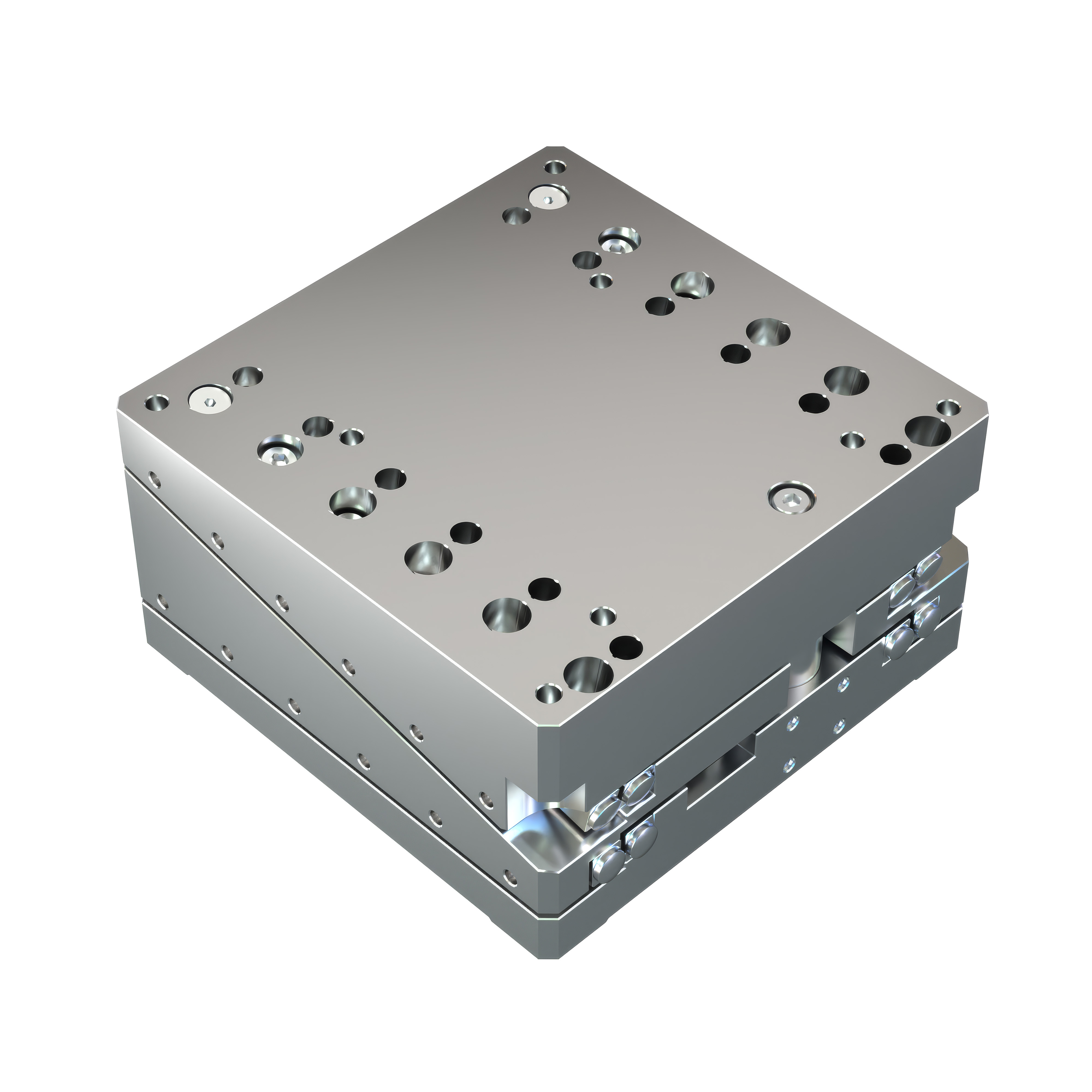

Z軸シリーズでは、2種類の垂直機構を1つの顧客選択ページにまとめています。垂直Zモデルは、焦点・高さ・作動距離の調整用に12mm の移動範囲を備えています。水平リフトモデルは、水平方向の駆動をコンパクトな3mm のリフトに変換し、記載されたより高い荷重に対応しています。

Piezo LEGS® のダイレクトドライブを採用した理由

どちらのステージも、内蔵エンコーダによるフィードバックとPiezo LEGS® のホールド動作を採用していますが、解決すべき機械的な課題は異なります。垂直型モデルはストロークを重視し、水平リフト型モデルはコンパクトな設置と積載能力を重視しています。どちらのモデルも、モーターへの連続的な電力供給なしに、選択した位置を維持することができます。

小さな動き。大きな影響。

精度が性能を左右する場面では、あらゆる動きが重要になります。Piezo LEGS® テクノロジーは、従来の伝動機構のような複雑さを排除し、ダイレクトで制御された動きを実現します。

精度

40 nmの分解能による精密な高さ調整。

安定性

選択した高さで、機械的に安定した保持が可能です。

CHOICE

移動主導型または高負荷型のリフト形状を選択してください。

イノベーションを推進するために構築されました。

高度な光学技術から分析機器に至るまで、精密な駆動技術によって、より高性能なシステムが実現されます。

FOCUS

対物レンズ、カメラ、および検出器を調整してください。

LIFT

固定具や光学アセンブリを正確に持ち上げる。

レベル

サンプルまたはセンサーの高さを微調整します。

保留

モーターへの連続的な動力供給なしに、作動距離を維持する。

ひとつのステージ。あらゆる動きに精度を極める。

代表的な用途

被写体とカメラのピント合わせ
センサーまたは試料の高さ調整
光学ベンチ Z軸位置決め
分析・検査機器
自動校正システム
コンパクトな光学式高さ調整機構
高負荷対応の高精度昇降装置
計測器の校正
サンプルおよび治具の水平調整
検査・計測システム

これにより可能になること

対物レンズまたは検出器を所定の焦点位置に調整し、モーターを継続的に駆動させずにその位置を保持する。
検査や表面測定の際には、サンプルの高さを管理してください。
光学機器や分析機器における作動距離の調整を自動化する。
コンパクトな機械的枠組みの中で、比較的重量のある光学アセンブリを上下させる。
校正中に、フィクスチャやセンサーの高さを微調整します。
従来の垂直アクチュエータでは高さが大きすぎる場合に、閉ループ方式のZ軸調整機能を組み込む。

自分にぴったりのものを見つけよう

ストロークが12mm で、荷重が0.5 kg以内の場合は、LLS-ZV-20-12-C-E40を選択してください。ストロークが3mm で十分であり、垂直方向の設置スペースが限られている上、最大5 kgの耐荷重が必要な場合は、LLS-ZH-20-3-C-E40を選択してください。取り付け方向、重心、およびモーメントを確認してください。

技術仕様

モデル	可動範囲	失速推力	読み込み	最高速度	重量
LLS-ZV-20-12-C-E40	±6mm （計12mm ）	20 N	0.5 kg	5mm/s	900 g
LLS-ZH-20-3-C-E40	±1.5mm (計3mm )	20 N	5 kg	1mm/s	1.1 kg

共通プラットフォームの仕様

仕様	家族構成
エンコーダ分解能	40 nm
位置決め再現性	±40 nm
本体素材	アルミニウム
おすすめのコントローラー	PMSD401
ステージケーブル	CKS-20、2 m；同梱数量は確認待ち
