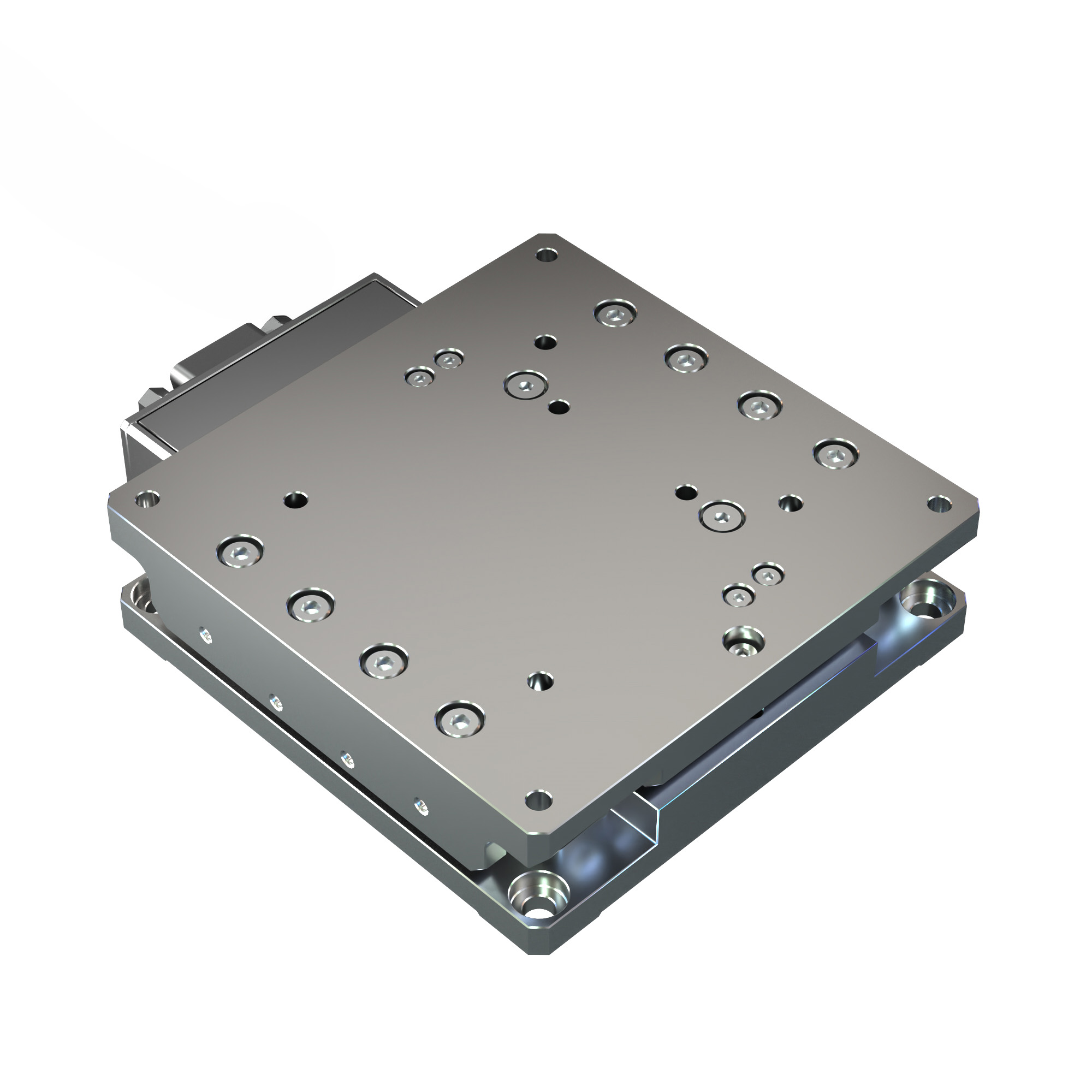

Piezo LEGS® ゴニオメトリック精密ステージ

モーション、完成。

70.5mm または 95.5mm の仮想回転中心を軸とする、1秒角未満の傾き。

70.5 / 95.5mm

センターハイト

0.2秒角

エンコーダ分解能

±1°

角度変位

安定した位置決めと再現性を実現するために設計された高精度ステージ

ゴニオメトリック・ファミリーは、定義された仮想中心を軸として±1°の傾斜を提供します。どちらのモデルも0.2秒角の分解能を備えており、お客様は機器の形状に合わせて、回転中心の高さを70.5mm または 95.5mm から選択できます。

主なメリット

70.5 または 95.5mm 回転中心の高さ
±1°の角度移動
0.2秒角の分解能
±0.2秒角の再現性
最大速度 2.4 または 3.6°/s
耐荷重2kg

この段階の位置づけ

ゴニオメトリックシリーズでは、2つの仮想回転中心の高さに対して1つのランディングページを使用しています。お客様は、70.5mm または 95.5mm の中心のうち、機器内の光軸、サンプルポイント、または測定ポイントに最も適合するモデルを選択します。

Piezo LEGS® のダイレクトドライブを採用した理由

定義された仮想回転中心により、単純なベース取り付け式のピボットに比べ、対象点における不要な並進運動を抑えつつ、角度位置合わせを行うことができます。Piezo LEGS® による直接駆動により、ギアのバックラッシュを回避できるほか、光学スケールにより、閉ループによるチルト補正に0.2秒角の分解能が得られます。

小さな動き。大きな影響。

精度が性能を左右する場面では、あらゆる動きが重要になります。Piezo LEGS® テクノロジーは、従来の伝動機構のような複雑さを排除し、ダイレクトで制御された動きを実現します。

精度

0.2秒角の分解能により、精度が求められる傾斜調整を実現。

安定性

モーターへの継続的な電力供給なしでも、微細な傾斜を維持する。

幾何学

積分における2つの仮想回転中心の高さ。

イノベーションを推進するために構築されました。

高度な光学技術から分析機器に至るまで、精密な動作によってシステムの性能が向上します。

ALIGN

光軸とビームラインの構成要素を設定します。

TILT

オリエントの鏡、水晶、および標本。

MEASURE

回折および角度計測に対応しています。

保留

対象地点において、1秒角未満の傾きを維持する。

ひとつの家族。あらゆる動きに精緻さを。

代表的な用途

ビームラインおよび光軸の調整
鏡、プリズム、および結晶の配向
検出器および試料の傾斜調整
回折・分光装置
精密角度計測

これにより可能になること

ステージ表面から70.5mm 上方に位置する仮想中心を軸として、光学部品を回転させる。
単純なピボット機構に伴う並進運動を生じさせることなく、結晶、検出器、または試料の位置合わせを行う。
光学機器、X線機器、あるいは分析機器において、再現性のある微細な傾斜補正を行う。
ステージ表面から95.5mm 上方に位置する仮想中心を軸として、光学素子を回転させる。

自分にぴったりのものを見つけましょう。

回転中心高さが70.5mm で、最大3.6°/sの速度に対応するモデルには、LRGS-705-20-2-C-E40をお選びください。回転中心高さが95.5mm で、最大2.4°/sの速度に対応するモデルには、LRGS-955-20-2-C-E40をお選びください。その他の仕様（角度移動量、分解能、繰り返し精度、許容荷重）は両モデルで共通です。

技術仕様

モデル	可動範囲	失速推力	読み込み	最高速度	重量
LRGS-705-20-2-C-E40	±1°（合計2°）	20 N アクチュエータのストール推力	2 kg	3.6°/s	650 g
LRGS-955-20-2-C-E40	±1°（合計2°）	20 N アクチュエータのストール推力	2 kg	2.4°/s	650 g

共通プラットフォームの仕様

仕様	家族構成
エンコーダ分解能	0.2秒角
位置決め再現性	±0.2 秒角
本体素材	アルミニウム
おすすめのコントローラー	PMSD401
ステージケーブル	CKS-20、2 m；同梱数量は確認待ち
