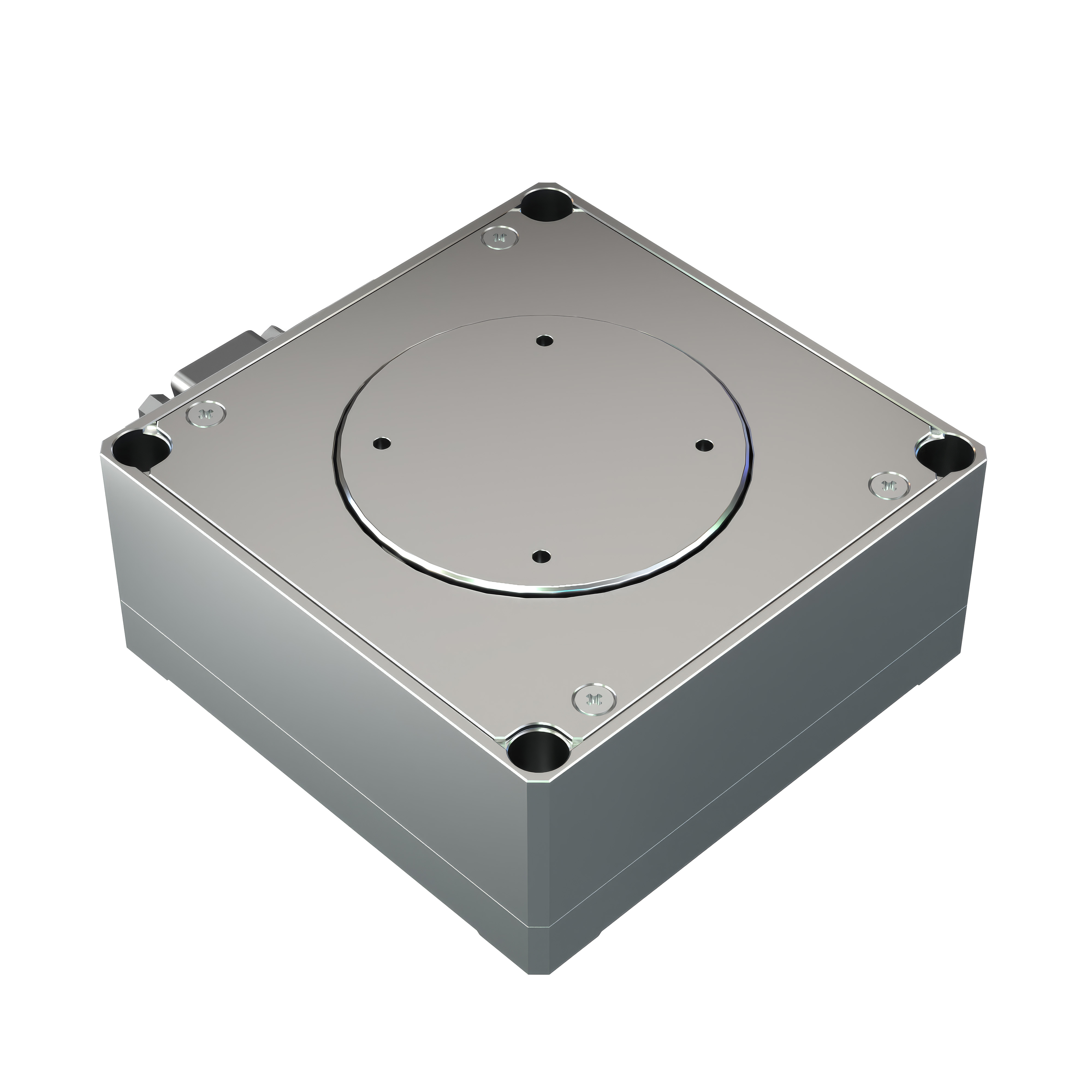

Piezo LEGS® ロータリー 精密ステージ
モーション、完成。
ギア伝動機構を用いない、ロータリー の微細な限定角度位置決め。
±1°
角度変位
0.4秒角
エンコーダ分解能
12°/s
最高速度
安定した位置決めと再現性を実現するために設計された高精度ステージ
ロータリー ステージは、±1°の限定角度閉ループ位置決め機能を備え、分解能は0.4秒角です。このステージは、連続回転というよりは、微細な角度補正を目的としています。
主なメリット
- ±1°の角度移動
- 0.4秒角のエンコーダ分解能
- ±0.4 秒角の再現性
- 最大速度 12°/s
- 耐荷重2kg
- ギアのバックラッシュのないダイレクトドライブ
この段階の位置づけ
このステージは、連続回転ではなく、微細で角度範囲が限定された位置決めを行います。その±1°の範囲は、固定された機械的軸を中心に、ミラー、検出器、試料、その他の構成部品の角度を微調整するために設計されています。
Piezo LEGS® のダイレクトドライブを採用した理由
ダイレクト駆動方式により、ロータリー のギア式トランスミッションが動作経路から排除されます。これにより、ギアのバックラッシュを回避し、繰り返し可能な微小角度の補正を実現します。内蔵の光学スケールにより、閉ループ分解能0.4秒角が得られ、ステージはモーターへの連続的な電力供給がなくても、選択された角度位置を維持することができます。
小さな動き。大きな影響。
精度が性能を左右する場面では、あらゆる動きが重要になります。Piezo LEGS® テクノロジーは、従来の伝動機構のような複雑さを排除し、ダイレクトで制御された動きを実現します。
精度
0.4秒角の分解能による精密な角度補正。
安定性
連続通電を行わずに、指令された角度を維持する。
シンプルさ
ギア伝動を伴わないダイレクトドライブ。
イノベーションを推進するために構築されました。
高度な光学技術から分析機器に至るまで、精密な動作によってシステムの性能が向上します。
ALIGN
ミラーや光学素子を研磨する。
ORIENT
検出器または試料の角度を正確に設定してください。
STEER
レーザービームによる微調整を行う。
保留
ギアのバックラッシュが生じることなく、角度位置を維持する。
ひとつの家族。あらゆる動きに精緻さを。
代表的な用途
- ミラーおよび光学素子の位置合わせ
- 検出器の向き
- 高精度な角度検査
- レーザービームの偏向
- 校正と計量学
これにより可能になること
- 自動アライメントの過程で、鏡や光学部品の角度を調整する。
- 測定のために、検出器または試料を1秒角未満の単位で位置合わせします。
- ギア式ロータリー トランスミッションを使用せずに、再現性のある限定角度補正を適用します。
自分にぴったりのものを見つけましょう。
この段階は、連続的なインデックス動作や全回転ではなく、±1°以内の精密な角度補正を行うタスクに適用してください。実際の用途に合わせて、積載物の質量、慣性、重心、作用するモーメント、および必要な角速度を確認してください。
技術仕様
|
モデル |
可動範囲 |
失速推力 |
読み込み |
最高速度 |
重量 |
|
LRS-RX-20-2-C-E40 |
±1°（合計2°） |
20 N アクチュエータのストール推力 |
2 kg |
12°/s |
700 g |
共通プラットフォームの仕様
|
仕様 |
家族構成 |
|
エンコーダ分解能 |
0.4秒角 |
|
位置決め再現性 |
±0.4 秒角 |
|
本体素材 |
アルミニウム |
|
おすすめのコントローラー |
PMSD401 |
|
ステージケーブル |
CKS-20、2 m；同梱数量は確認待ち |
Piezo LEGS® 精密ステージの用途
光学調整
光学部品の精密な位置合わせのためのコンパクトな多軸位置決め装置。
高精度レーザー位置決め
試料や部品にレーザーエネルギーを照射するための、高精度な多軸位置決め。
